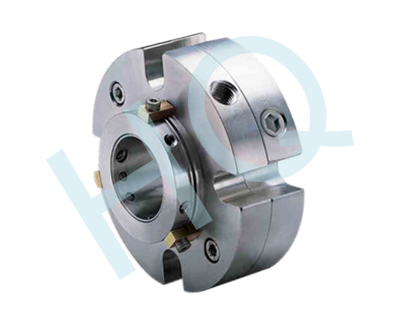

597.HQDG-C10(4400)

Categories: Chesterton Replacement, Dry Gas Seals

Type：	Dry Gas Seals
Replacement：	Chesterton 4400
Temperature：	≤200℃
Pressure：	≤6Mpa
Speed：	≤150m/s
Material：	A,B,U1,U2,Q1,Q2,V,K,M5,G

Product descripton

d (mm)	D1(max)	D3(max)	D4(min)				D5	L1(max)	m
d (mm)	D1(max)	D3(max)	10mm	12mm	16mm	20mm	D5	L1(max)	m
25	52	102	73	*	*	*	-139	54	11
28	52	102	76	*	*	*	-141	54	11
30	58	102	80	*	*	*	-143	54	11
32	62	111	83	85	*	*	-145	54	14
35	62	111	83	85	*	*	-145	54	14
38	67	114	86	88	*	*	-147	54	14
40	69	127	89	91	*	*	-149	54	14
43	72	139	92	94	*	*	-150	54	14
45	75	139	96	97	*	*	-151	54	14
48	82	139	101	103	*	*	-152	54	14
50	82	139	101	103	*	*	-152	54	14
55	91	152	111	113	117	*	-153	54	18
60	92	152	112	114	118	*	-153	54	18
65	103	164	123	125	129	*	-155	57	18
70	113	196	*	135	139	*	-246	64	18
75	119	202	*	141	145	*	-248	64	18
80	125	208	*	149	152	*	-250	64	18
85	129	211	*	151	155	159	-251	64	21
90	135	216	*	153	162	166	-253	64	21
